StackPC — новый стандарт построения
стековых систем

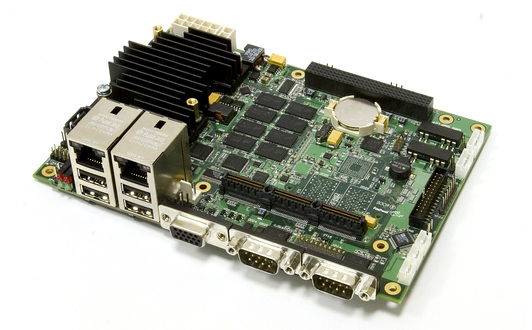

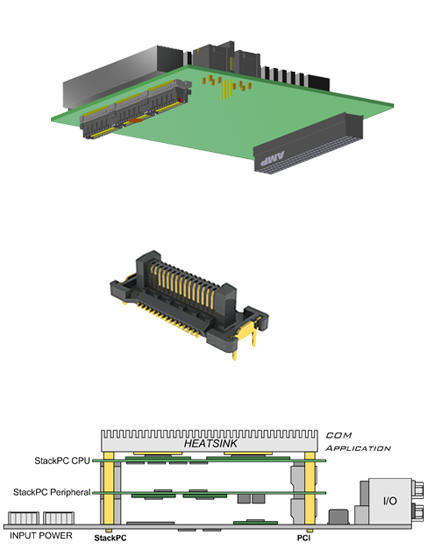

Спецификация StackPC определяет новый стандарт модулей для построения стековых компьютерных систем и включает в себя все основные преимущества стандартов PC/104 дополняя их новым разъемом StackPC.

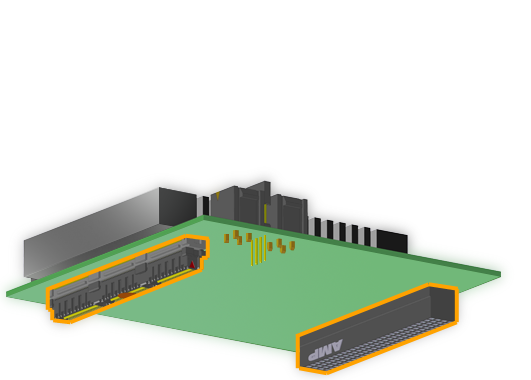

Основным отличительным преимуществом разъёма StackPC является размещение в нем наиболее востребованных низко-скоростных интерфейсов, таких как USB, COM, CAN, SPI, LPC наряду с высокоскоростными SATA, Gigabit Ethernet и PCI-Express x1, x4. Такая комбинация позволяет минимизировать количество кабелей, повысить технологичность и добавить гибкости в построении, расширении и модификации системы. Изделия StackPС, благодаря единому подходу в построении стека только в одном направлении, легче в разработке из-за упрощённой технологии разводки интерфейсов PCI-Express. Единый подход к подаче питания в стек и вывода коммуникационных интерфейсов призван повысить совместимость изделий различных производителей.

Возможности стандарта StackPC

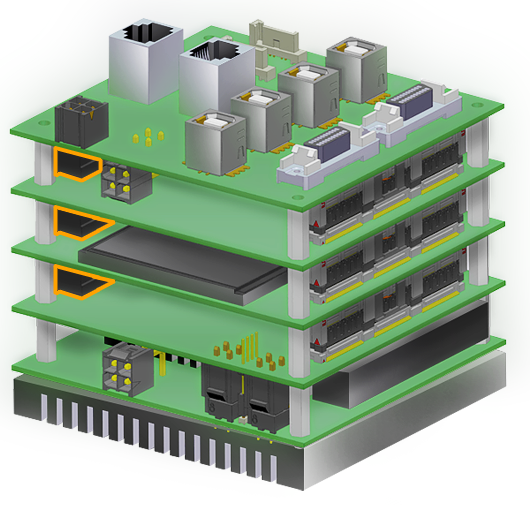

Новый подход к построению системы
  • Расширение стека в одном направлении
  • Поддержка периферийных интерфейсов на стековых разъемах
  • Минимизация количества кабельных соединений
  • Стандартизация системных разъемов питания
  • Поддержка шин расширения 4x1 и 1x4 PCI-Express
Совместимость с другими стандартами
  • Совместимость с PCIe/104 и PC/104-Express (1-й банк разъема PCIe/104)
  • Совместимость с PCI/104
Эффективное построение защищенных систем
  • Применение доступных на рынке и уже применяемых корпусов PC/104
  • Возможность изготовления собственных универсальных корпусов
  • Общий подход к организации теплоотвода
Простота разработки модулей StackPC
  • Разработка модулей без применения свитчей для интерфейсов на стековых разъемах
  • Возможность разработки модулей расширения совместимых со стандартами PC/104
Возможность применения модулей StackPC как COM-модулей
  • Возможность применения модулей аналогично стандарту COM-Express PICMG COM.0
  • Простота разработки плат-носителей для модулей StackPC
  • Возможность установки модулей между StackPC COM-модулем и платой-носителем

Модули форм-фактора StackPC

Процессорные модули

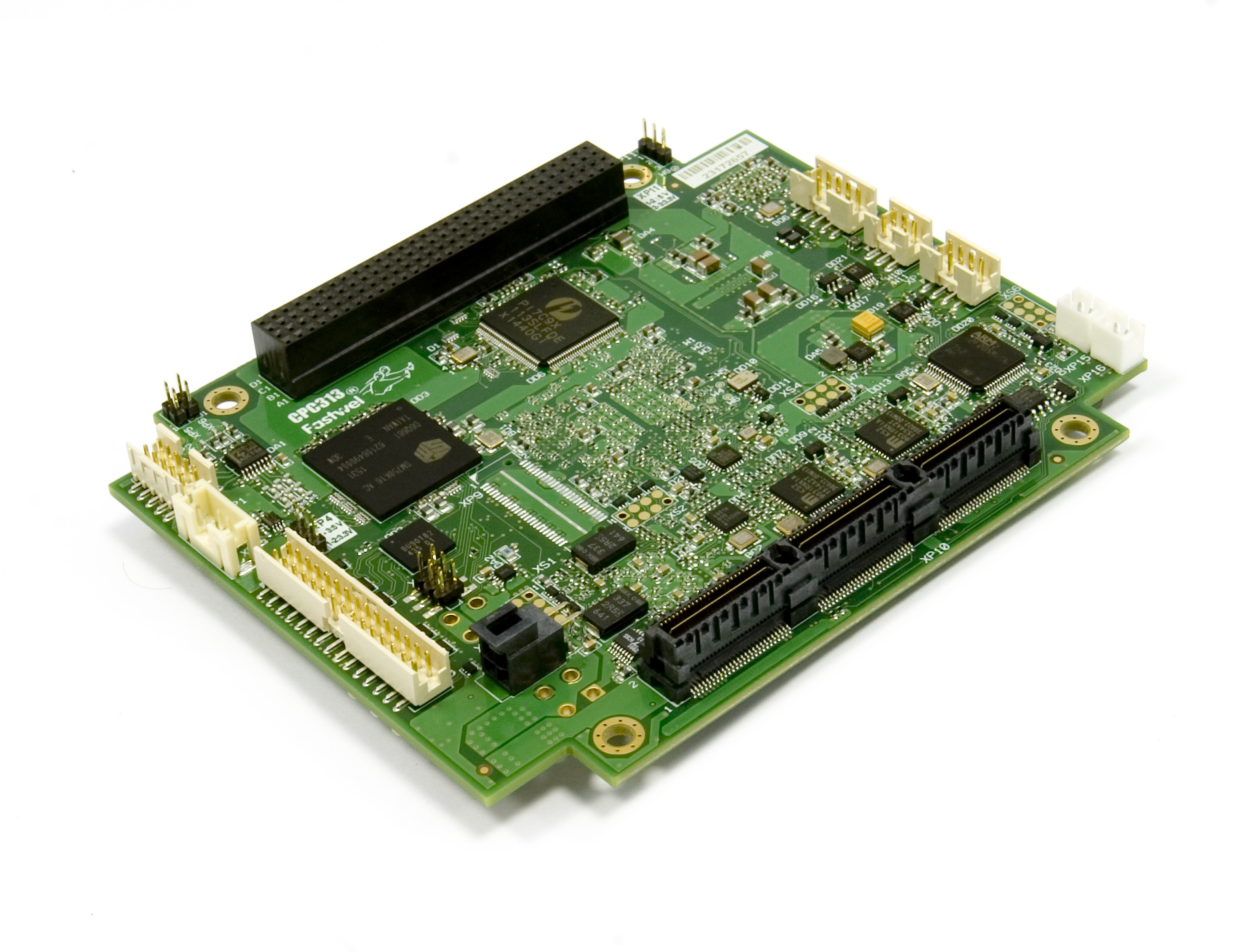

CPC313

StackPC-PCI Одноплатный компьютер на базе процессора Baikal-T1 с шиной Подробнее

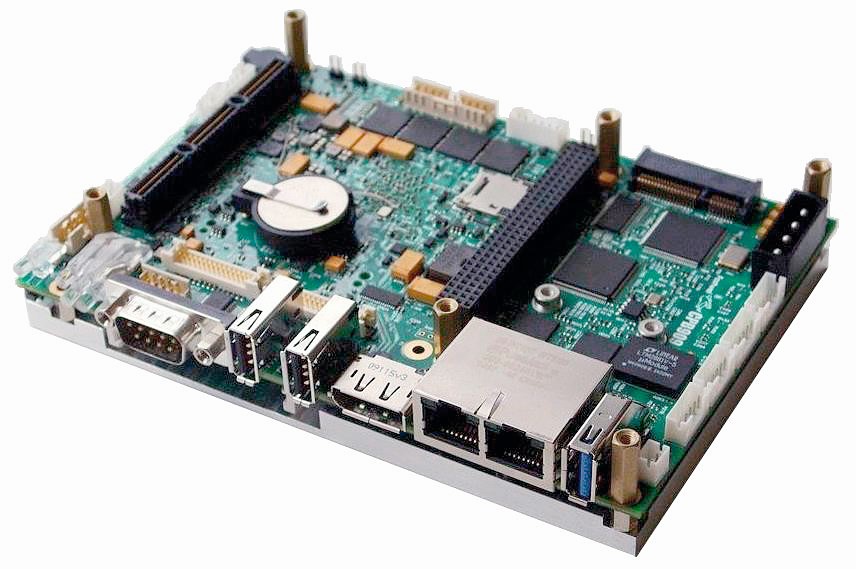

CPB909

CPB909 3.5” Одноплатный компьютер на базе процессора Intel Bay Trail Подробнее

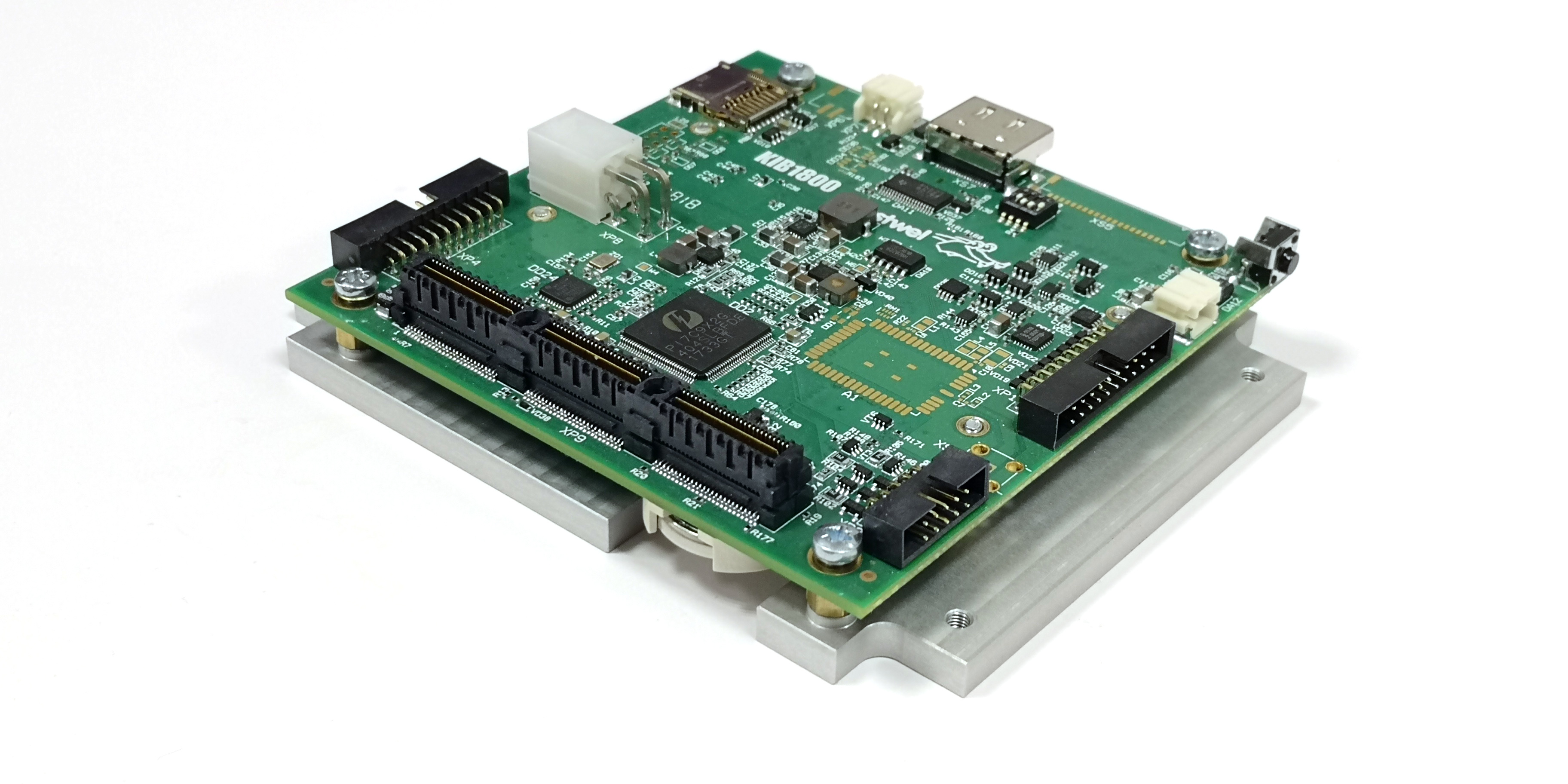

KIB1800

Одноплатный компьютер на базе SMARC компьютерного модуля CPC1001 Подробнее

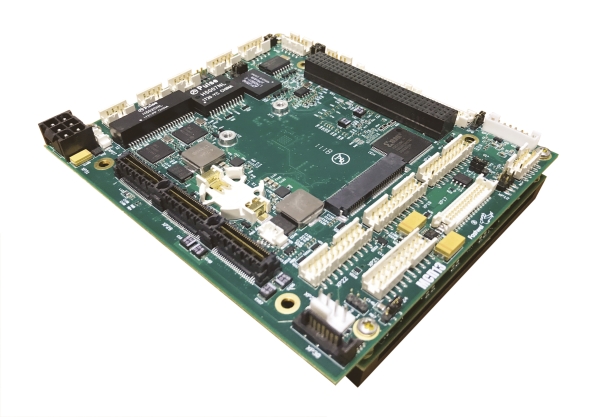

МСП13

Одноплатный компьютер на базе COM-Express компьютерного модуля CPC1302 Подробнее

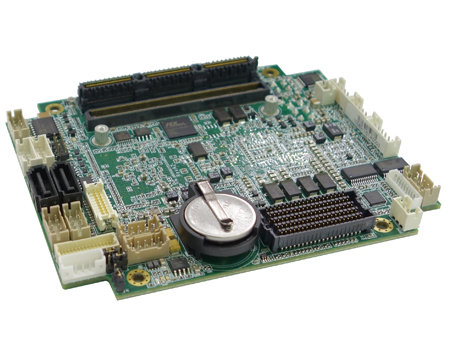

OXY5535B

StackPC-FPE Одноплатный компьютер на базе процессора Intel Ivy Bridge Подробнее

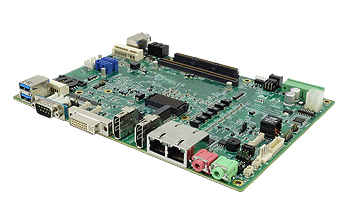

OXY5740A

EBX Одноплатный компьютер на базе процессора Intel Kabylake Подробнее

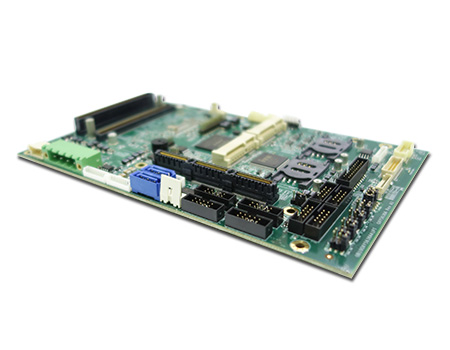

OXY5638B

EPIC Одноплатный компьютер на базе процессора Intel Broadwell Подробнее
Модули обработки графической информации

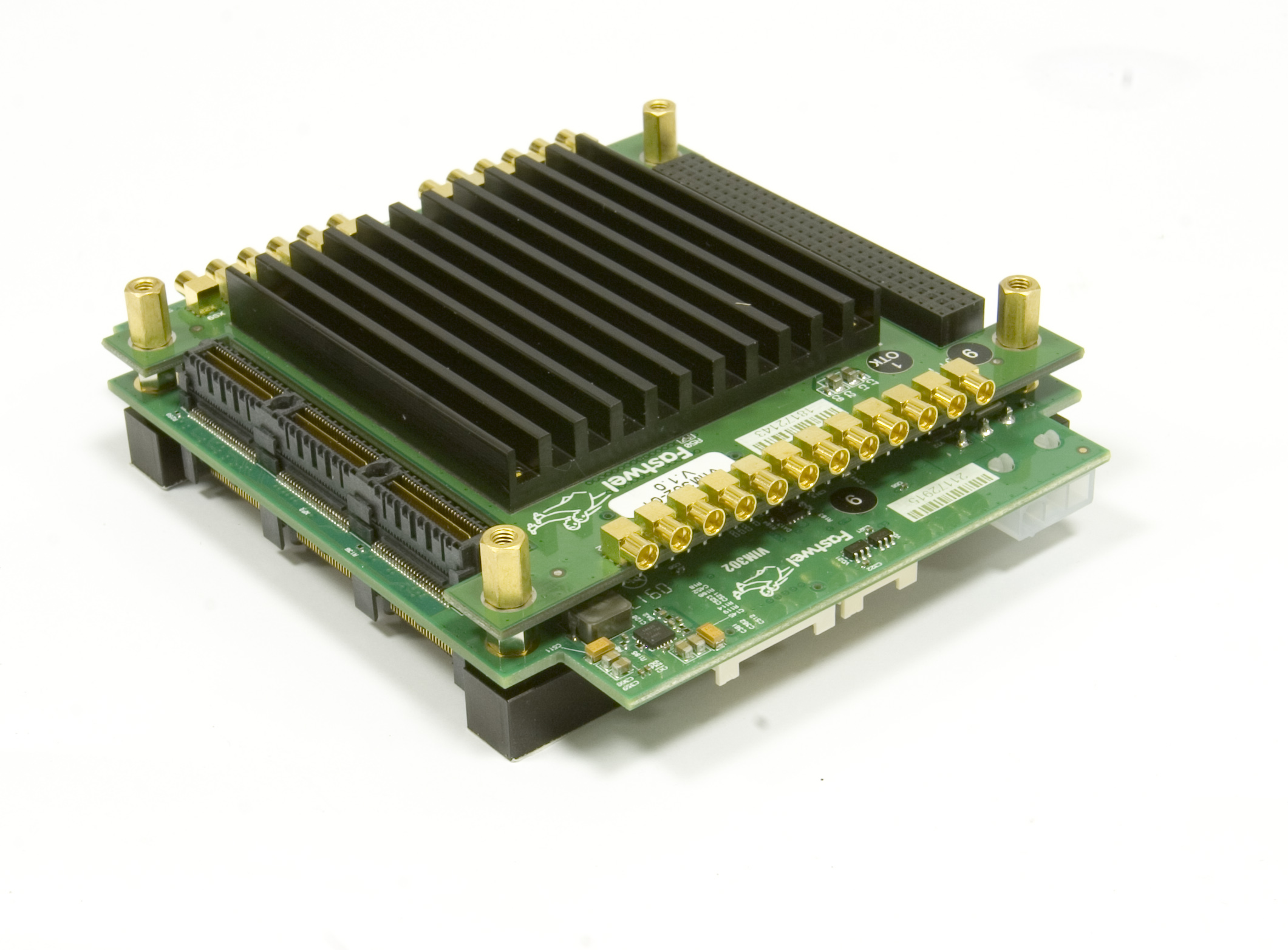

VIM302

StackPC-PCI Одноплатный компьютер на базе процессора TMS320DM8168 Подробнее

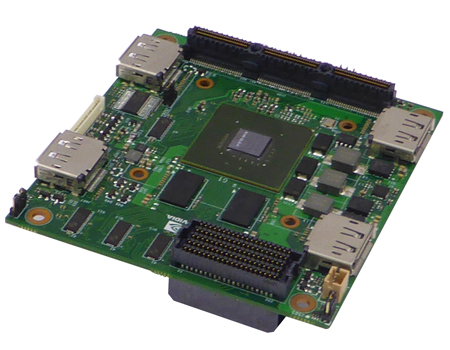

SK210-GT730M

SK210-GT730M StackPC-FPE Модуль графического сопроцессора на базе NVIDIA GeForce GT730M Подробнее
Cетевые модули

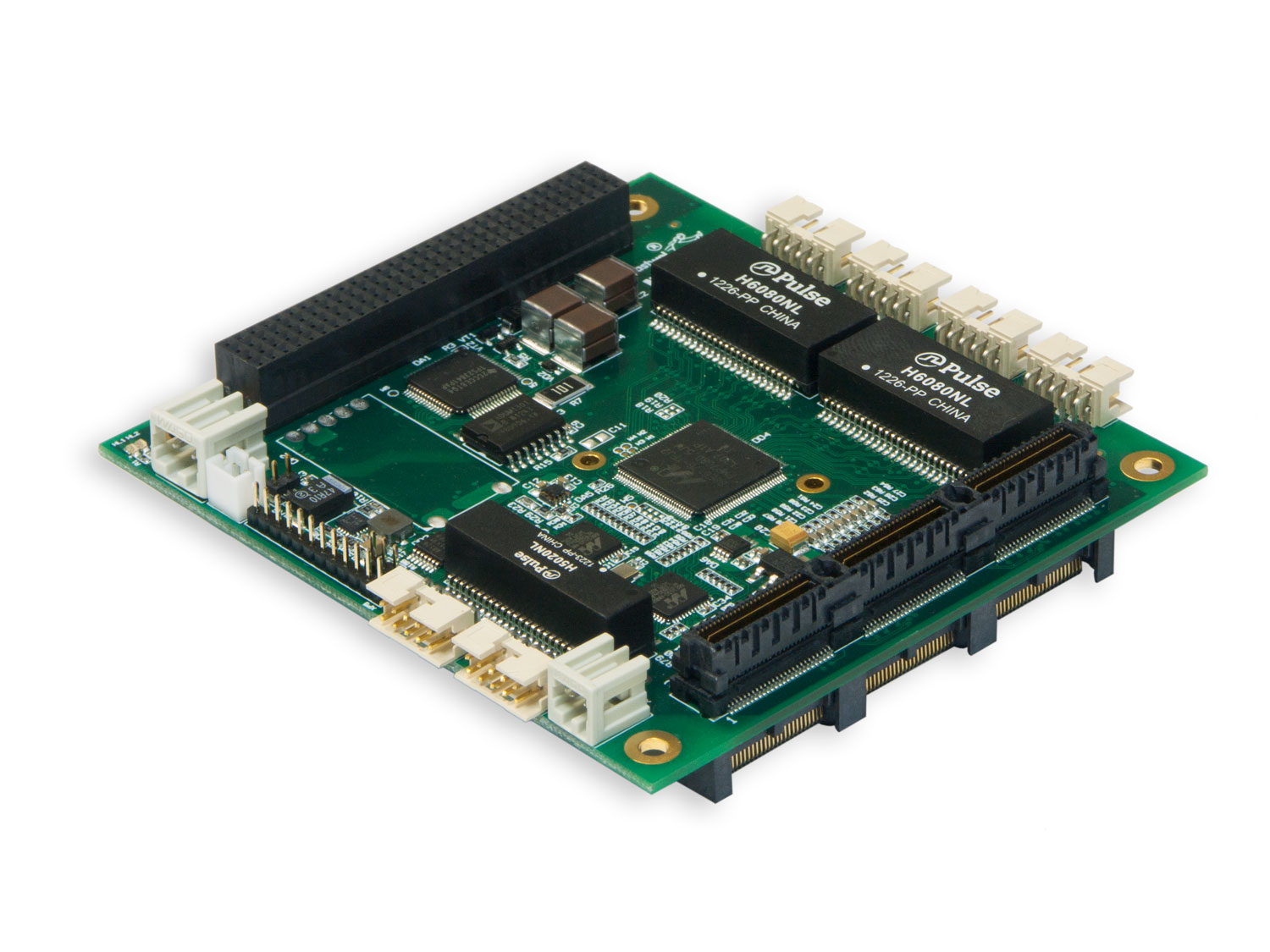

NIM354

NIM354 StackPC-PCI Сетевой модуль с интерфейсами 2×LAN 1000 Мб/с, 4×LAN 10/100/1000 Мб/с, PoE, 1×MDI LAN 10/100/1000 Мб/с Подробнее

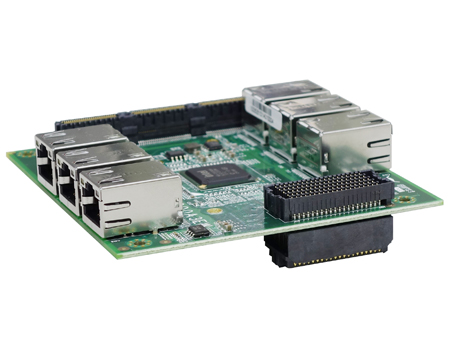

SK506

SK506 StackPC-FPE Сетевой модуль с интерфейсами 6×LAN 10/100/1000 Mb Подробнее
Модули ввода/вывода

NIM355

NIM355 StackPC-PCI Интерфейсный модуль с 4×CAN, 4×DI, 4×DO Подробнее

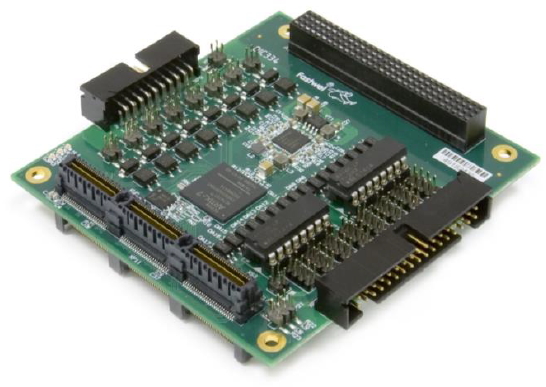

DIC334

DIC334 StackPC-PCI Модуль дискроетного ввода/вывода Подробнее
Носители жестких дисков

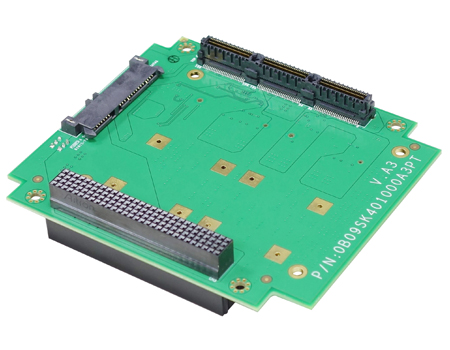

SK401

SK401 StackPC-PCI Модуль для установки жестких дисков 1 x 2.5” SSD, 2 x mSATA SSD slot Подробнее
Интерфейсные модули

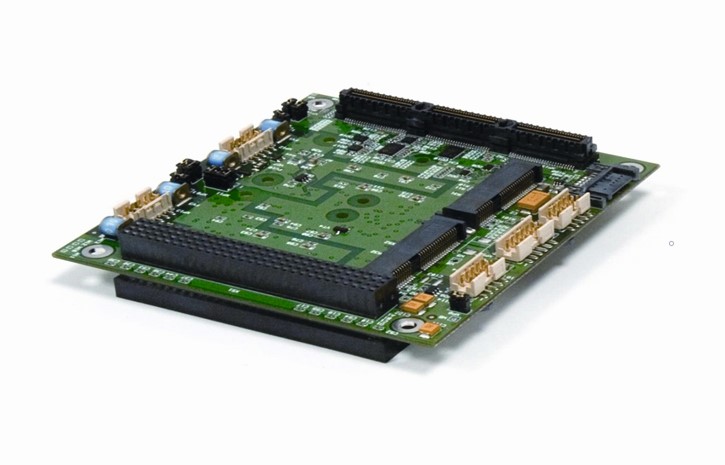

KIC301

KIC301 StackPC-PCI Интерфейсный модуль с 2×mPCIe, 1×SATA, 2×SIM, 2×USB 2.0, 2×RS485/422, 2×RS232, 1×1Wire Подробнее

KIC303

KIC303 StackPC Интерфейсный модуль c 1 x mPCIe/mSATA, 8xDIO, Audio In/Out, 1 x SIM, POST индикация Подробнее

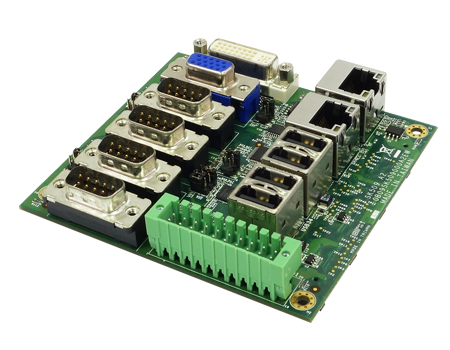

SK509

SK509 StackPC Интерфейсный модуль с 2 x mPCIe, 2 x RJ45, 3 x RS232, 1 x RS-232/422/485, 4 x USB 2.0 Подробнее
Модульные платформы

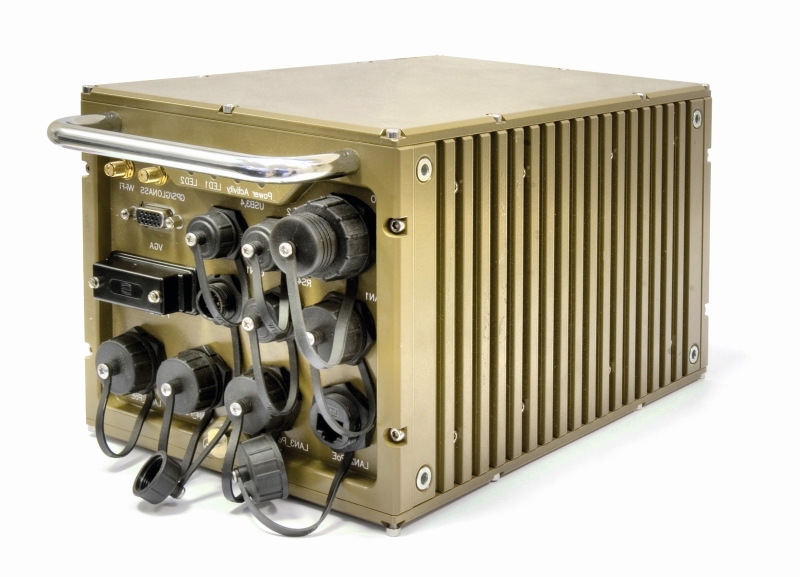

MK300

MK300 Позволяет устаналивать до 7 дополнительных модулей с шиной StackPC Подробнее

MK150-02

MK150-02 Построен на базе процессорного модуля c шиной StackPC, обеспечивая возмодность расширения посредством модулей формата miniPCIe Подробнее

Stackrack

Stackrack Платформы на базе различных процессорных модулей c шинами расширения StackPC и FPE Подробнее

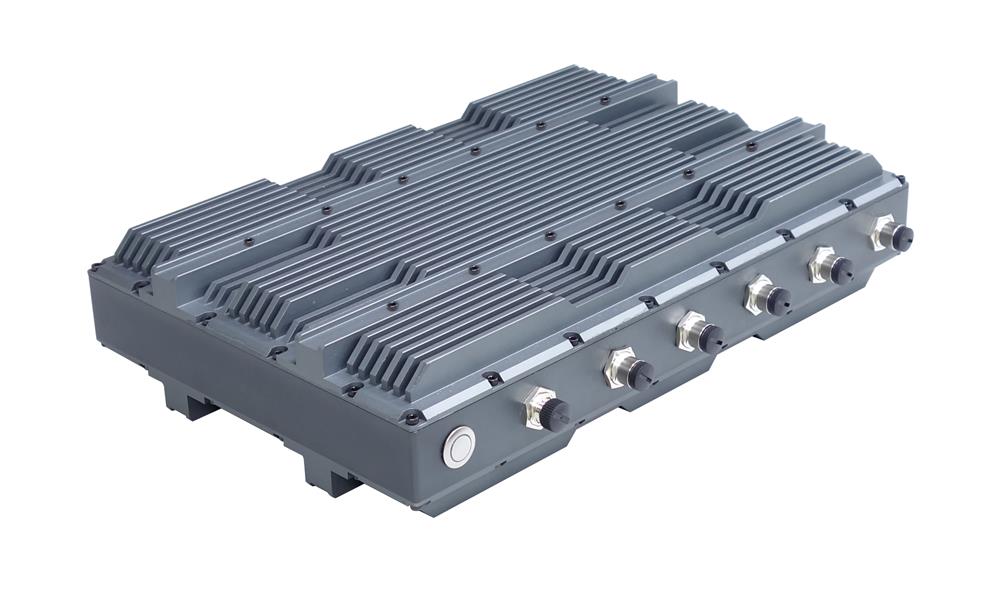

ERX

ERX - Компьютеры серии ERX могут быть укомплектованы модулями расширения StackPC и miniPCIe Подробнее
Брошюра с кратким описанием стандарта Скачать

Документация

Спецификация StackPC Скачать
Наименование Размер Скачать
Expansion Connector A (StackPC, Top) 336 KB Скачать
Expansion Connector B (StackPC, Bottom) 780 KB Скачать
Expansion Connector B (PCI-104, Press Fit) 186 KB Скачать
Expansion Connector B (PCI-104, Press Fit) 183 KB Скачать
Expansion Connector B (PCI-104, Press Fit) 1.3 MB Скачать
Expansion Connector B1 (FPE, Top) 677 KB Скачать
Expansion Connector B1 (FPE, Bottom) 675 KB Скачать
StackPWR-1,-2 (Host Power Connector 1 and 2, Bottom) 568 KB Скачать
StackPWR-3 (Host Power Connector 3, Bottom) 881 KB Скачать
StackPWR-1,-2 (Power Supply Connector 1 and 2, Top) 458 KB Скачать
StackPWR-3 (Power Supply Connector 3, Top) 972 KB Скачать
StackPWR-3 (Power Supply Connector 3, Top) 640 KB Скачать
Power Cable Housing for Host StackPWR-1,-2 501 KB Скачать
Узнать подробнее

Статьи

StackPC: Better performance, more flexibility

The StackPC standard keeps stackable architectures growing with the addition of high-performance interfaces and the maintenance of backwards compatibility.

Читать дальше

Часть 1. Защищённые компьютеры на базе одноплатных, Stackn и COM-модулей

Читать дальше

Часть 2. Стандарт StackPC и системы на его основе

Читать дальше

Часть 2. Стандарт StackPC и системы на его основе. Продолжение

Читать дальше

Производители модулей по спецификации StackPC

Компания FASTWEL специализируется на проектировании и производстве современного высокотехнологичного оборудования для АСУ ТП, встраиваемых и бортовых систем.

Перейти на сайт

Компания Perfectron разрабатывает и производит высококачественные одноплатные компьютеры (SBC's), коробочные изделия и панельные компьютеры для встраиваемых систем

Перейти на сайт

AdvantiX - производитель промышленных компьютеров, отказоустойчивых систем CompactPCI, и встраиваемой вычислительной техники, основанной на безвентиляторных технологиях теплоотвода.)

Перейти на сайт
